Трубопроводные магистрали занимают обширный сегмент в коммуникационной сфере, для фиксации их положения используют специальные опоры. По сути это конструкции из стали, которые укладываются на почву, подготовленную подушку или внутрь траншеи на грунт для установки на них труб.

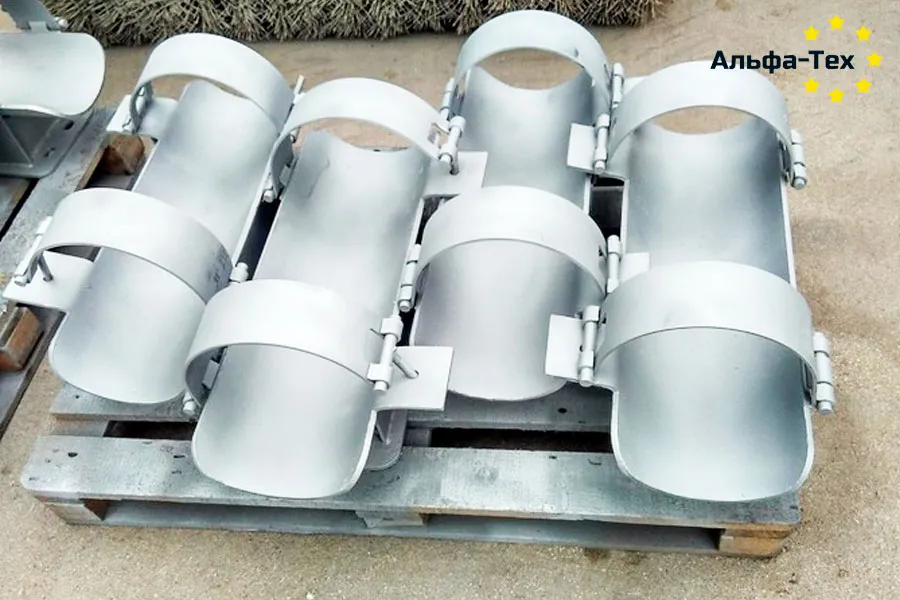

Скользящая направляющая опора относится к подвижному виду, позволяет продвигаться изделию по своей плоскости и задавать при этом нужное положение (направление). Основа конструкции следующая: стойка из швеллера или двутавра, листа с установленными прутковыми или ленточными хомутами. Крепление позволяет удерживать трубы в определенном диапазоне и быть подвижными в требуемой мере.
Используется несколько видов маркировок изделия:
- Корпусная хомутовая – КХ;
- Подвижная хомутовая – ОПХ;
- Подвижная бескорпусная – ОПБ;
- Хомутовая бескорпусная – ХБ.
Технические характеристики
Изготавливается деталь и ее элементы из высокопрочной стали, которая должна обеспечивать возлагаемые на нее нагрузки и быть износостойкой, чтобы узел мог эксплуатироваться как можно дольше. Рабочими функциями скользящей направляющей опоры являются:
- Надежность крепления;
- Предотвращение деформации магистрали;
- Устойчивость при вспучивании грунта, его просадки;
- Противодействие погодным факторам;
- Обеспечение положения ППУ трубы в сейсмических зонах.
Известно, что в процессе эксплуатации сплавы имеют линейное расширение, жесткая фиксация может вызвать разрыв, поэтому скользящая направляющая опора обеспечивает своими свойствами требуемую безаварийную эффективность. Как правило, подвижные и неподвижные опоры чередуются. Оптимальное месторасположение опоры предварительно инженерно анализируется Параметры, которые учитывают при подборе детали: конструкционная форма, размеры, маркировка, способ соединения, характер опоры (швеллер – Ш, уголок – У, тавр – Т).
Сферы применения
Отрасли, активно использующие данную деталь, – это нефтеперерабатывающая, химическая и водно-канализационная. Больший сегмент потребителей составляют предприятия, связанные по роду деятельности с монтажом трубопроводных магистралей любого назначения, расположенных на открытом пространстве.
