Скользящая бескорпусная опора в Балаково

Бескорпусная опора скользящего типа служит фиксирующим элементом закрепления трубопроводов. Данный вид опор относится к подвижным, и во время монтажа чередуется с неподвижными аналогами, для обеспечения безопасности от аварийных случаев. В ходе протекания среды по трубопроводу, закреплённые трубы будут перемещаться по опоре в нескольких степенях свободы, благодаря чему поглощаются различные напряжения. Изделие бескорпусного типа выпускается в соответствии с серией Л8-515.000.

Особенности производства

Данный вид опор производится из стальных листов. В некоторых случаях применяется защитное металлическое покрытие, предназначенное для защиты от внешних агрессивных воздействий. Процесс изготовления начинается с раскройки металлических листов, затем производятся операции гибки и других деформаций. Окончательным этапом является сваривание между собой всех основных элементов конструкции.

Характеристики и свойства

Опоры бескорпусного скользящего типа способны работать с системами, которые имеют нагрузку от 70 до 250 кгс. Пределами диаметра трубы для данного приспособления являются размерные показатели от 14 до 89 мм. Постоянная температура среды, проходящей в системе для которой используется опора, не должна превышать 45*С. Внешние температурные условия должны быть меньше -30*С.

Также опора характеризуется длиной и шириной подставки. Длина может выполняться в пределах от 50 до 100 мм. Ширина изготавливается в диапазоне от 20 до 84 мм. Масса полностью готового приспособления, конструкция которого уже включает в себя все необходимые элементы, может достигать от 0,03 до 0,31 кг.

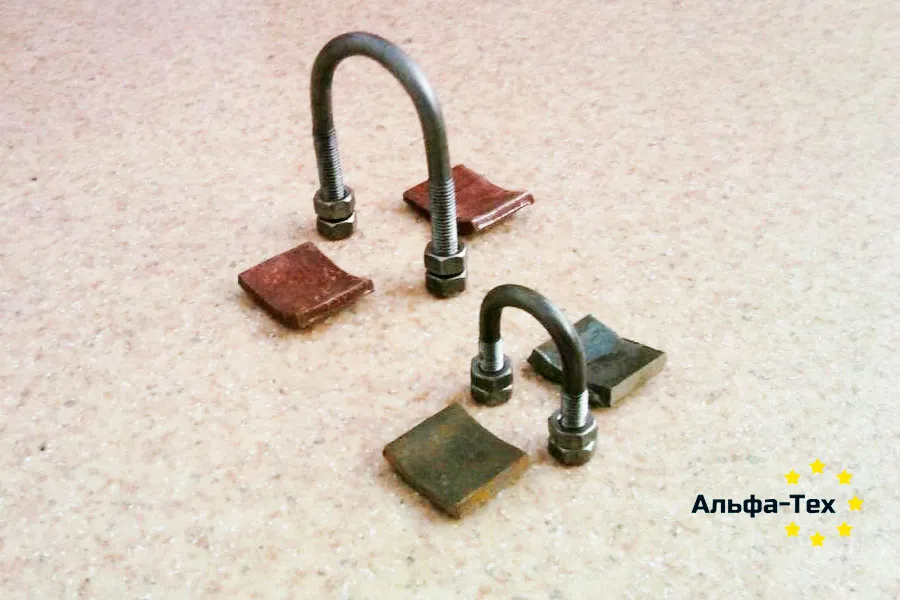

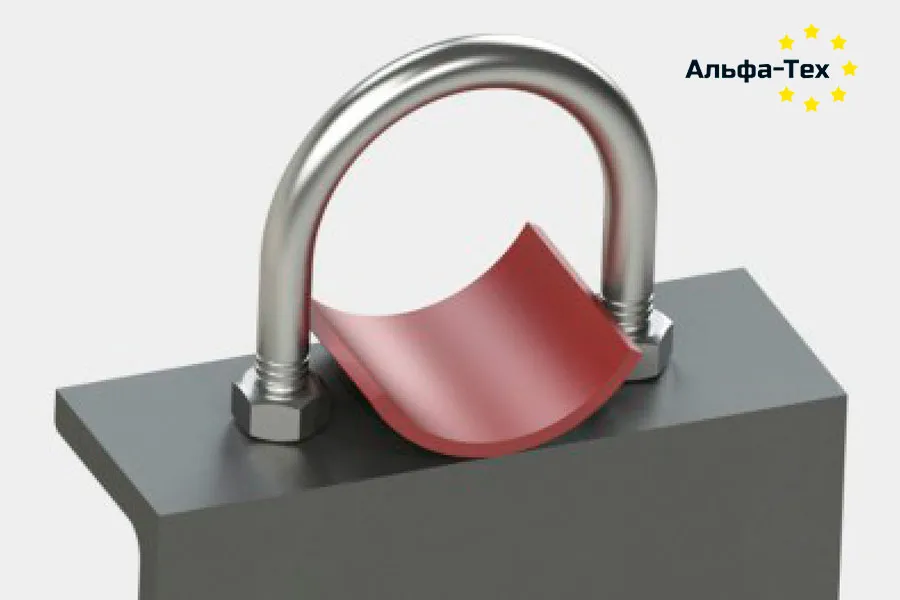

Изделие может маркироваться обозначениями ОБП с цифрой 1 или 2 Конструкция первой модели включает в себя только вогнутую пластину, для установки трубы. Второй вариант дополнительно комплектуется верхним хомутом, сделанным из согнутого круглого прутка. Хомут монтируется в стойку или фундамент.

Использование данной опоры позволяет компенсировать нагрузки, а также предотвратить механический износ трубы.

Применение бескорпусных опор

Бескорпусная опора скользящего типа применяется для трубопроводов без изоляции. Она широко распространена на линиях коммуникации в тепловых электростанциях, а также атомных электростанциях.
